가스트리 가습기를 3D로 인쇄하는 방법(무료 STL 파일)

How to 3D Print a Gastly Humidifier (Free STL File)

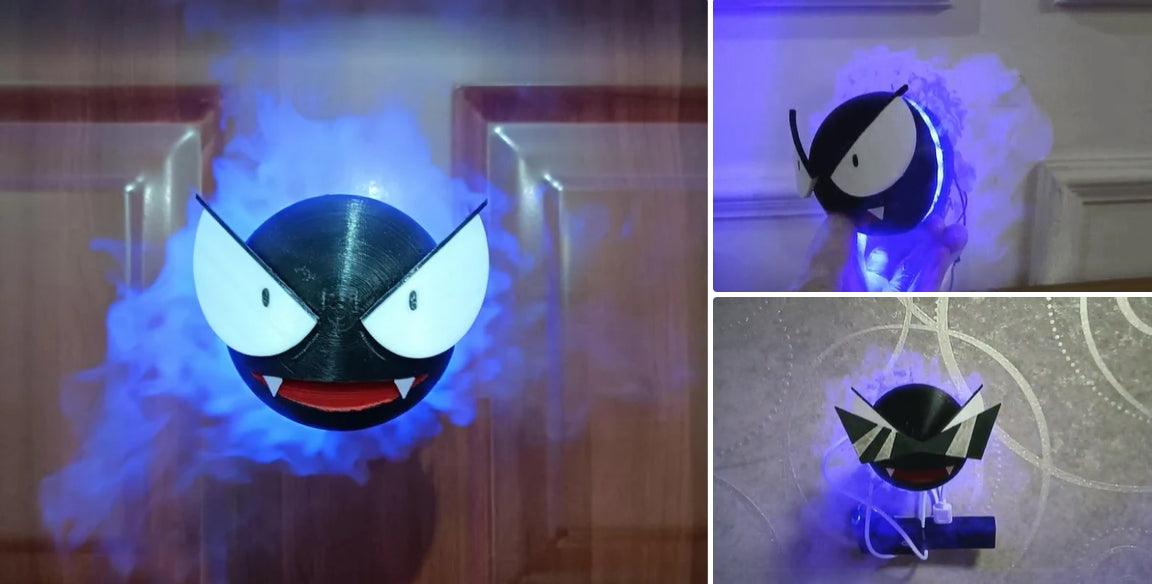

가스트리 가습기: LED 조명 물안개 개요

가스트리 가습기 (직경 8cm)는 초음파 분무기를 사용하여 매혹적인 안개 효과를 만들어내며, LED 조명이 가스트리의 몸에서 흩어지는 안개를 비춥니다.

오픈소스 3D 프린팅: 나만의 가스트리 가습기를 인쇄하세요

안전 참고 사항

  • 박테리아 확산을 방지하려면 깨끗한 물만 사용하세요.
  • 건강과 안전을 위해 통풍이 잘 되는 곳 에서 작업하세요.

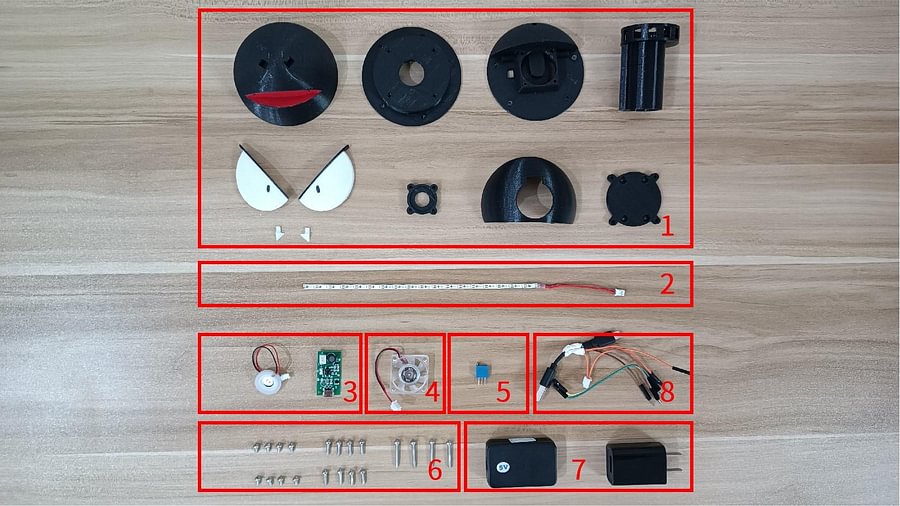

주요 구성 요소

  • 초음파 분무기 및 드라이버
  • LED 스트립(파란색/보라색)
  • 냉각 팬
  • 조정 가능한 저항기(안개 농도 제어용)
  • 5V 전원(배터리 또는 플러그)
  • 나사 및 배선

이쇼고스트

기능:

  • LED 스트립은 안개를 밝히고, 팬은 안개를 바깥쪽으로 분산시킵니다.
  • 조절 가능한 저항기는 팬 속도를 조절하여 안개 출력을 제어합니다.

이쇼고스트


조립 가이드

3D 프린팅 가스트리 가습기 및 설치

  1. 지지 구조가 없는 부품을 인쇄합니다.

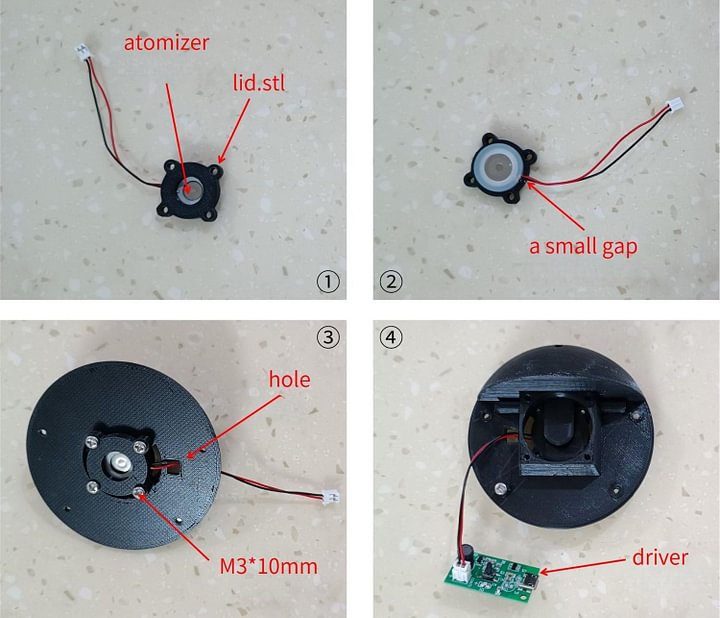

  2. 아토마이저를 뚜껑에 설치하고, 나사로 전선을 고정합니다(너무 조이지 않도록 주의하세요).
  3. 전원을 연결하고 기능을 테스트합니다.
  4. 팬을 부착할 때 다음을 사용합니다. 4x M3×10 나사 (7mm 두께 팬용) 4x ​​M3×15 나사 (10mm 두께 팬용)

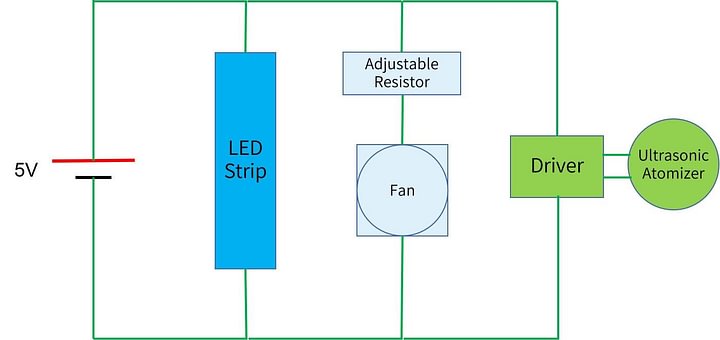

  5. 회로도 에 따라 배선 부품을 배치하고 지정된 구멍을 통해 케이블을 연결합니다.
  6. 홀더 와 중간/뒷면 섹션을 조립합니다( M3×5 나사 4개 ).

주요 팁

  • LED 외관: 카메라에는 보라색 색조가 섞인 파란색으로 표시되며, 어두운 배경일수록 가시성이 향상됩니다.
  • 방습성: LED 스트립 과 팬만 방습 처리되어 있습니다. 드라이버 보드와 전원 공급 장치를 차폐하십시오.
  • 물 용량: 내부 탱크는 약 10분 동안 사용할 수 있습니다. 응축수는 별도의 보관함에 모이게 되므로 정기적으로 비워주세요.

개선 사항 및 향후 아이디어

  • 디자인 확장: Gastly를 성이나 기지 와 함께 사용하면 구성 요소를 숨기고 물의 저장 용량을 늘릴 수 있습니다.
  • 미적 측면: 전선/배터리를 숨겨 더 깔끔한 모습을 연출합니다(참고 이미지 참조).

곧 출시 예정: 통합 구조를 갖춘 개선된 디자인—기대해 주세요!


아래에서 3D로 인쇄할 수 있는 STL 파일을 모두 무료로 다운로드하세요!


아직도 불확실한 점이 있다면, 설명을 위해 이 기사를 읽어보세요:

Gastly - LED 조명으로 물든 물안개
